視覺焊縫跟蹤系統解決壓力容器焊接的難題
隨著時代的發展，壓力容器產品涉及航天、電力、化工、醫藥等諸多行業，其質量是否合格、是否安全可靠運行直接影響著我國工業的發展與人民的生活水平。
壓力容器可以說是典型的焊接結構，涉及的焊縫多為復雜的空間曲線，制作過程中對焊接有極高的要求，提高其焊接質量和機械自動化水平對壓力容器乃至整個焊接行業都具有十分重要的意義。

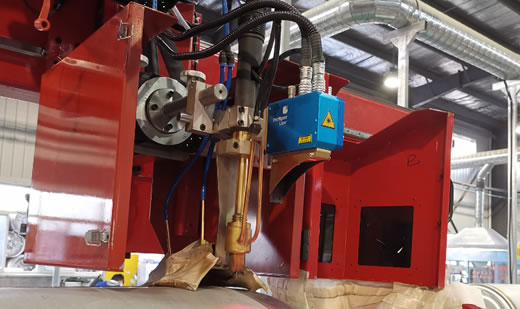

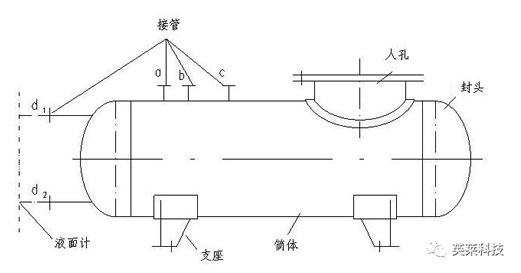

以目前應用廣泛的圓筒形容器制造舉例，它的主要焊縫為封頭和筒體相連的環焊縫。在自動化焊接過程中，下料裝卡精度、焊接接頭一致性、焊接應力與變形等因素都會給焊接質量產生直觀影響。如果沿用人工焊接，生產效率又會大打折扣，無形中增加企業生產成本。英萊科技自主研發的激光視覺焊縫跟蹤系統，能夠?qū)崟r(shí)引導機器人或焊接專機識別焊縫變化，自動修正焊接路線，廣泛應用于碳鋼、不銹鋼、鋁合金等不同材質的壓力容器焊接，適用于TIG、MIG、電弧焊、等離子焊等多種相關工藝。
該系統在保證精準跟蹤焊縫的同時，還會根據識別的焊縫信息調整焊接參數，讓焊接質量更有保證，真正實現智能化焊接。

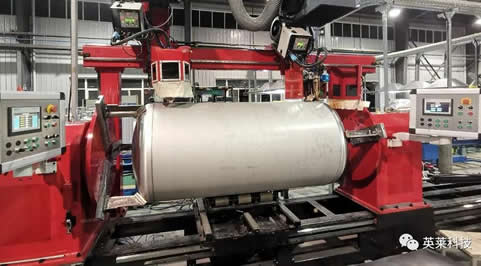

不銹鋼低溫深冷儲氣罐雙槍焊接。
案例1不銹鋼低溫深冷儲氣罐雙槍焊接
● 工件類型：壓力容器
● 焊接工藝：MIG焊
● 焊縫類型：對接焊縫
● 產品型號：IL-SPD系列
● 配套設備：焊接專機
案例分析
● 客戶痛點：
工件采用雙槍同步焊接，工件來料精度有誤差，焊接接頭一致性差，裝卡精度一般，有不同心情況，導致焊接質量及生產效率不高。
● 實施方案：
為客戶現場焊接專機加配激光視覺跟蹤系統，通過焊縫跟蹤功能，實時引導焊槍跟蹤焊縫位置變化，提高焊接質量。
● 應用效果：
提高焊接合格率，保證了焊接質量，實現智能化焊接。
案例2：液化氣鋼瓶焊接
● 工件類型：壓力容器
● 焊接工藝：二保焊
● 焊縫類型：對接焊縫
● 產品型號：IL-SPD系列
● 配套設備：焊接專機
案例分析
● 客戶痛點：
工件組對偏差較大導致焊縫軌跡不規則，機器人固定軌跡無法完成焊接。
●實施方案：
配套英萊焊縫跟蹤系統，通過外部軸協配合焊接專機定點跟蹤完成焊接。
● 應用效果：
通過此方案實現動態糾正示教軌跡偏差，提高焊接精度、完成智能化實時跟蹤焊接。
案例3：大型罐體焊接
● 工件類型：容器
● 焊接工藝：二保焊
● 焊縫類型：對接、角接焊縫
● 產品型號：IL-UNI系列
● 配套設備：KUKA機器人
案例分析
● 客戶痛點：
工件較大，使用非外部軸、滾輪架拖動工件竄動，焊縫偏差過大，Y方向偏差接近120mm。
● 實施方案：
工件為口徑3M，長度17M的罐體，無法使用標準跟蹤，英萊定制開發跟蹤方案，解決項目難點。
● 應用效果：
通過此方案實現動態糾正示教軌跡偏差，提高焊接精度、完成智能化實時跟蹤焊接。
