英萊激光視覺焊縫跟蹤系統在立體車庫框架焊接中的應用

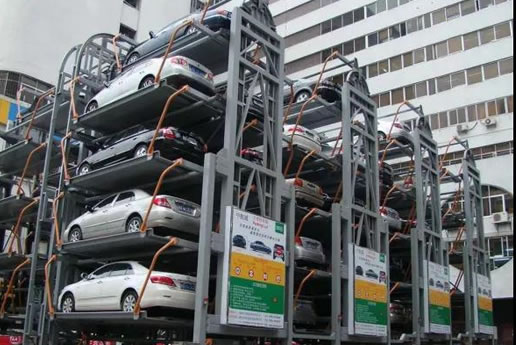

立體車庫，也稱為機械式停車設備、機械式立體停車庫，它是利用鋼結構作為主框架，配合升降和橫移裝置，以及控制系統，組裝而成，用來最大量存取儲放車輛的機械或機械設備系統。
立體車庫主要結構由鋼材焊接而成，其主框架特點是結構復雜、個體較大，焊縫數量多。因?yàn)槠鋫€(gè)體大，在機器人焊接生產線中，即使采用多處工裝進行定位和嚴格控制母件的下料加工精度，也無法保證在更換工件過程中焊縫的位置保持不變。而延用傳統的焊接工藝采用人工焊接的方式生產，又會出現生產節拍慢，人力成本高的困擾，變相的使生產成本大大增加，脫離市場發展。
如何使焊接機器人識別焊縫偏移，調高其焊接精度呢？行之有效的方案就是工業焊接機器人配套視覺焊縫跟蹤系統，通過傳感器對焊縫位置檢測來修正引導焊槍按實際焊縫軌跡焊接，提高焊接精度、保證產品質量。
對于立體車庫框架這種90°立焊縫較多的工件，焊接時機器人焊接姿態變化大，導致伸出焊絲長度不一致，很容易影響偏差計算。而激光視覺焊縫跟蹤系統使用的激光則不會受到影響，因此，激光視覺焊縫跟蹤系統對比傳統的觸碰傳感在焊接立體車庫主框架的使用上更加準確。
分享英萊激光視覺焊縫跟蹤系統在立體車庫框架焊接中的應用：

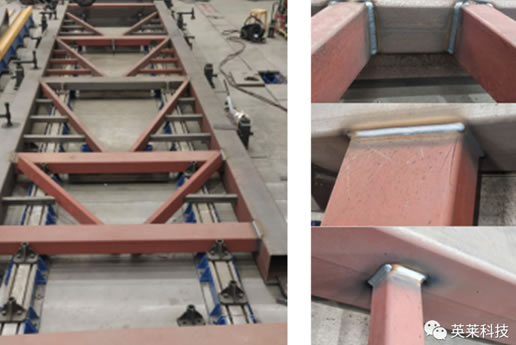

立體車庫主框架焊接·應用案例
● 工件類型：立體車庫主框架
● 焊縫類型：對接焊縫、角焊縫
● 產品型號：IL-DOF系列
● 配套設備：KUKA機器人
● 客戶痛點：
工件尺寸大，結構復雜，來料一致性差，工件裝卡精度難以保證。
● 實施方案：
配套英萊焊縫跟蹤系統焊縫尋位功能，實時檢測焊縫位置的變化，引導機器人對焊接點位定位和校正，提高焊接精度。
● 應用效果：
增加了焊接效率，提高了焊接質量，有效降低了生產成本。
