案例 | 基于KUKA機器人中厚板切割離線編程功能的實現









項目背景





在破口切割領域，工件種類繁多，示教量大；工件無法固定裝卡，無法保證重復裝配精度，這是切割領域普遍存在的技術課題。為解決此技術課題，在該領域有所突破，英萊科技根據客戶需求，制定了用激光傳感器配合機器人離線編程的方法，實現無示教、高精度、高效率的切割。

離線編程按照理論值進行點位生成，但理論與實際畢竟存在差距，這個差距只能通過傳感器來解決。因此， 離線編程的使用必然離不開傳感器。











目標與技術要求







基于英萊激光視覺傳感器預檢測的離線編程解決方案，以下具體介紹：


1



現場環境

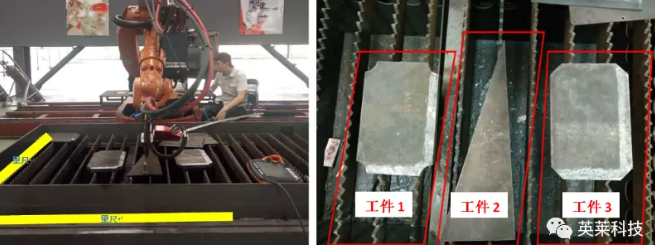

● 現場的設備：KUKA C4系統、英萊激光視覺焊縫跟蹤系統、割炬、落料臺等。

● 客戶工件：長方形、三角形為主，如右下圖。





2



項目目標



以非示教的方式，通過離線編程軟件，直接讀取CAD圖紙，設定切割工藝，直接生成機器人程序，高效準確的對工件邊緣進行破口切割。













實施方案

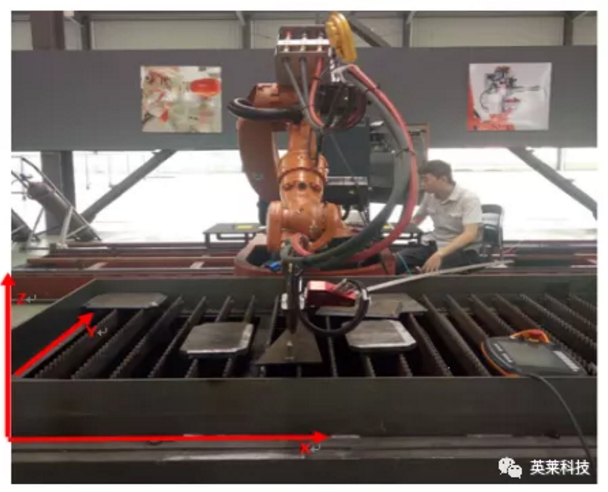

● 將落料臺作為一個基準

以落料臺為基準制作Base，如下圖：

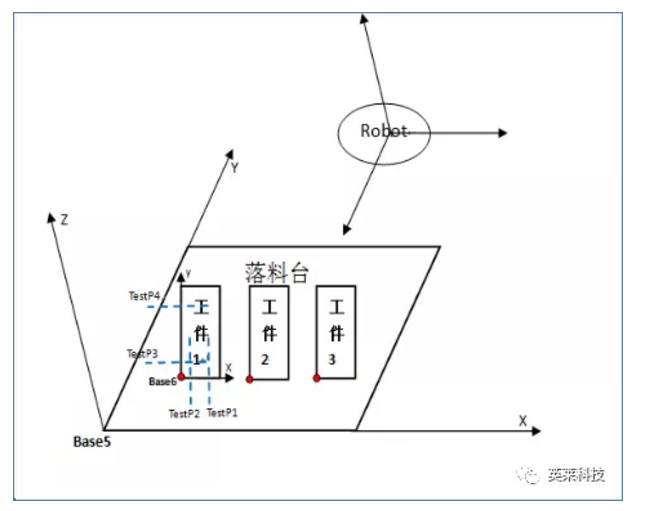

● 幾個坐標系之間的關系

Base5：落料臺坐標系

Robot：機器人坐標系，即Base[0]

Base6：工件1坐標系，這里只對工件1說明，工件2、3同理

TestP1-4：激光傳感器的4個測試位置





● 切割軌跡離線程序的生成

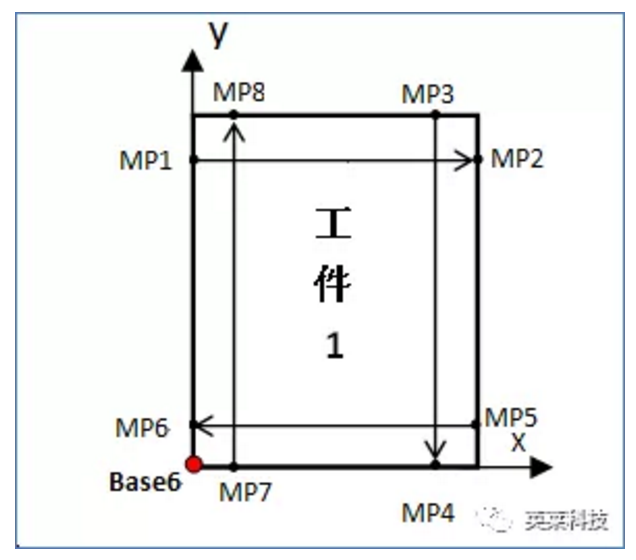

已知工件1的CAD圖為“CAD1.dwg”，在CAD1.dwg中可以讀取到工件中的各個切割點的坐標值MP1、MP2、MP3、MP4、MP5、MP6、MP7、MP8。如下圖：





將工件1作為KUKA機器人的一個Base，測試過程中工件1用BASE[6]進行了表示。故，以左圖中箭頭方向?yàn)樾?，從MP1開始，到MP8點數據均可得到。下一步只需求得工件1在機器人坐標系下的位姿（也即base_data[6]）數據即可。

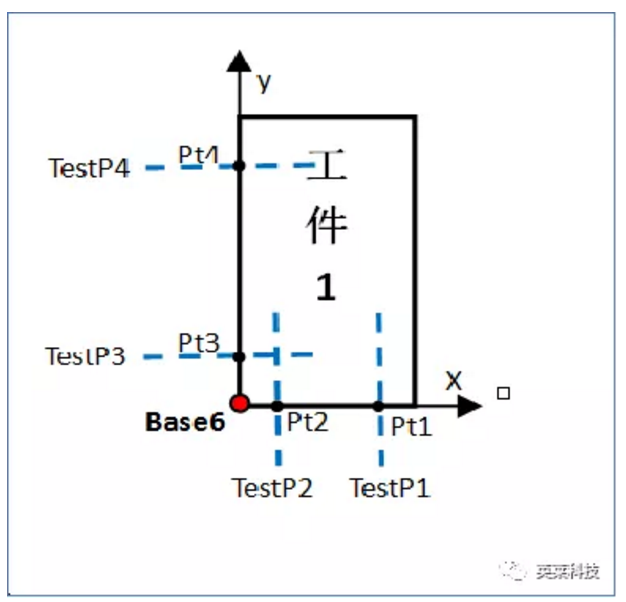

● 求取base_data[6]

傳感器分別在TestP1、 TestP2、 TestP3、 TestP4四個位置測試工件，利用函數建立坐標系。這樣，base_data[6]的數據就得到了。

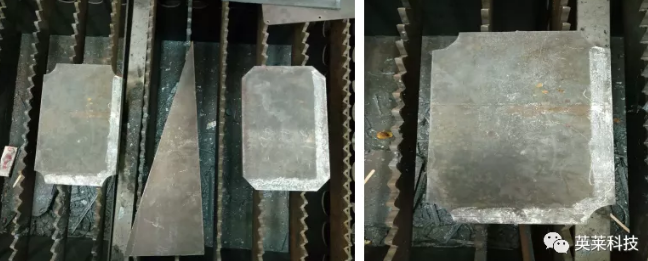

應用效果展示



● 工件類型：中厚碳鋼板

● 焊縫類型：平板焊縫

● 產品型號：IL-HSP系列

● 應用工藝：等離子切割

● 配套設備：KUKA機器人
