案例 | 英萊激光視覺焊縫跟蹤系統助力機架鋼結構智能化焊接！

大型機架是怎么來的呢？需要無數個零部件組成，而要將這些零部件焊接加工成大型機架，這可不是個簡單的工程，需要嚴格控制焊接過程中的變量，對方通、鐵件等零部件進行復雜的加工制作。













焊接痛點分析





在機架鋼結構自動化焊接過程中，由于工件結構復雜，個體較大，待焊接工件進行焊接時通常是通過復雜的焊接夾具固定夾持，固定夾具結構比較復雜，使用繁瑣，占用的空間大，并且對母材的加工精度有極高的要求，一旦出現焊縫偏移，就需要重復示教機器人焊接軌跡，無形中增加了生產難度和人工成本，不能滿足現代工件焊接批量生產的需求。















解決方案





工業焊接機器人或焊接專機配套視覺焊縫跟蹤系統，可通過激光視覺傳感器對焊縫位置檢測來修正引導焊槍按實際焊縫軌跡焊接，提高焊接精度、保證產品質量。



同時，這種方案還滿足一套設備對應多種工件的柔性化設計，相對節省了傳統應用中復雜工裝只對應一種工件的設計使用成本。助力企業提高生產效益！



焊縫跟蹤是保證焊接質量的關鍵，它是實現焊接過程自動化的重要因素。



本期，小編和您分享英萊激光視覺焊縫跟蹤系統在機架鋼結構焊接中的應用。





為工業機器人添加一雙“慧眼”——

英萊科技-激光視覺焊縫跟蹤系統

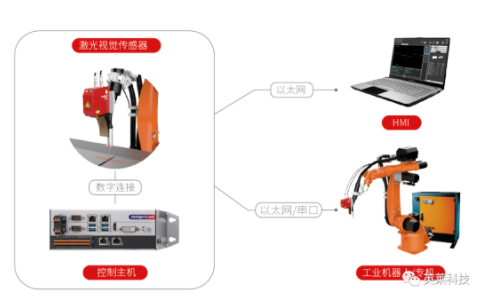

激光視覺焊縫跟蹤系統由焊縫跟蹤傳感器及控制主機組成，傳感器負責焊縫信息的主動采集，控制主機負責焊縫信息的實時處理，并與工業機器人或焊接專機保持實時通訊，讓工業機器人或焊接專機實現焊縫尋位、焊縫實時跟蹤的功能，識別焊縫偏移矯正焊接軌跡，實現真正的智能化焊接。

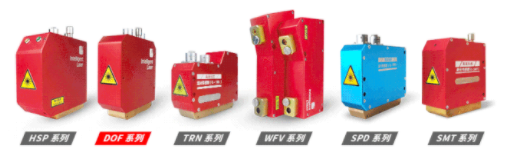

激光視覺焊縫跟蹤系統已經推出了6個主營系列，十余款型號的產品，可對應工程機械&車輛、鋼結構、換熱器&壓力容器、管道、汽車、集裝箱波紋板、電力、切割等多個行業需求。

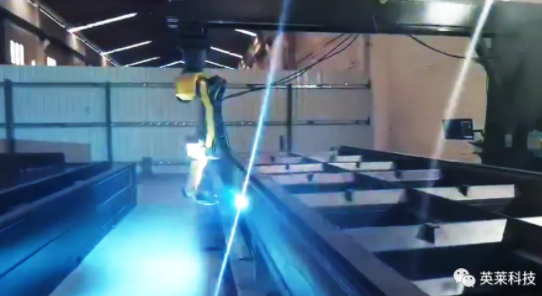

機架鋼結構焊接·應用案例

? 案例一

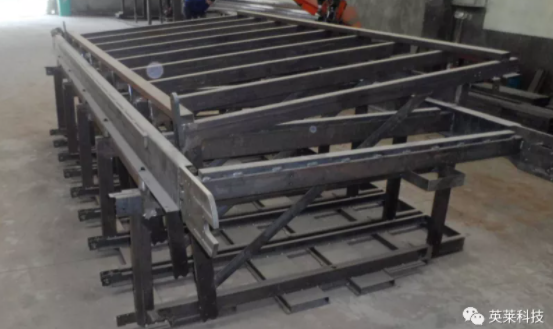

● 工件類型：機架鋼結構

● 工件材質：碳鋼

● 焊縫類型：對接焊縫、角焊縫

● 產品型號：IL-HSP系列

● 焊接工藝：MAG焊

● 配套設備：FANUC

● 應用功能：焊縫跟蹤功能





案例分析



 ● 客戶痛點：

工件較大，結構復雜，存在下料誤差、裝夾誤差等問題，焊接過程中工件受熱易產生焊接應力和變形，影響機器人焊接精度，出現漏焊、焊偏等現象，對生產效率造成影響。

● 實施方案：

為現場FANUC機器人配套英萊激光視覺焊縫跟蹤系統，應用焊縫跟蹤功能。系統可在焊接過程中，實時檢測焊縫信息變化，引導機器人修正焊接軌跡，大幅提高焊接精度。

●應用效果：

焊接質量得到大幅度增加，有效減少人工示教量，提高生產效率。

-------------------------------------



? 案例二

● 工件類型：服務器機柜底座
● 焊縫類型：角焊縫、對接焊縫
● 產品型號：IL-DOF系列
● 應用工藝：MAG焊
● 配套設備：OTC機器人
● 應用功能：焊縫尋位功能




 案例分析

● 客戶痛點：

工件來料一致性差，工裝及組對精度存在偏差，造成偏焊、漏焊等情況，影響生產效率。

● 實施方案：

為客戶現場OTC機器人加配英萊焊縫跟蹤系統，應用焊縫尋位功能，檢測焊縫特征點位置變化，引導機器人修正焊接軌跡，提高焊接質量。

● 應用效果：

焊接質量得到大幅度增加，有效減少人工示教量，提高生產效率。

-------------------------------------



隨著智能制造的興起，英萊科技激光視覺焊縫跟蹤系統已應用到越來越多的焊接領域，并得到行業的廣泛認可，未來，英萊科技將繼續以提供自主研發、可靠產品為核心；以為用戶創造價值為目標；致力于中國智能裝備業發展!
